Hovedfunktioner

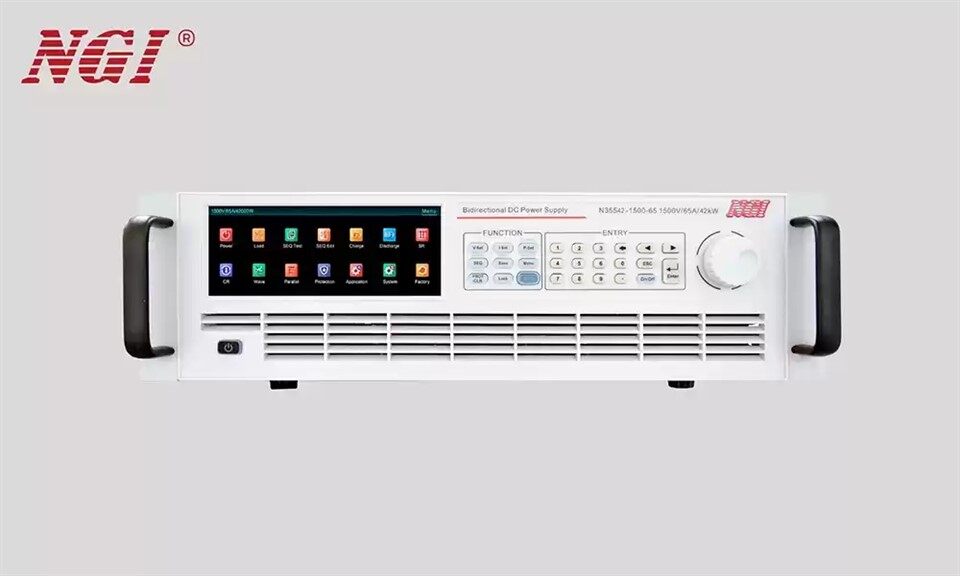

● Høj effekttæthed, op til 42 kW output i 3U -chassis
● bredt outputområde, kan man bruges som flere
● Højhastighedsdynamisk respons, spænding stigning og faldtid mindre end eller lig med 5ms
● Spændingsnøjagtighed: {{0}}. 02%+0. 02%fs; Aktuel nøjagtighed: 0,1%+0. 1%fs
● CC & CV -prioritet egnet til alle typer testelement
● Master/master perallel op til MW -niveau
● Lasttilstand Support CC/CV/CP/CR -funktion
● Batterisimulering, ladning/udladningstest, sekvens test, bølgeformfunktion osv.
● PV Array IV -kurvesimuleringsfunktion (valgfrit)
● 6,8 tommer LCD -skærm til klar testoplysninger
● Standard med LAN/RS232/RS485/kan kommunikation
● Modbus-Rtu, SCPI, Canopen Protocol understøttes
Applikationsfelter
● Laboratorium, produktionslinie spiste automatisk testsystem
● Fotovoltaisk inverter, brintbrændselscelle, solcellematrix og andre nye energifelter
● Energilagringskonverter, UPS, fotovoltaisk opbevaringsmaskine og andre energilagringsfelter
● BOBC, DC-DC, Motor Drive, opladningsbunke og andre bilfelter
● Oplad/udladningstest for strømbatterier, blybatterier, superkapacitorer osv.
● Test for luftfartselektronik, kommunikationsudstyr med høj effekt, droner osv.
Funktioner og fordele
Sømløs switch mellem kilde og belastning for at regenerere energi
Med integrationen af strømforsyning og regenerativ belastning kan N35500 -serien tovejs strømforsyning konverteres kontinuerligt problemfrit mellem output og absorberet strøm, hvilket effektivt undgår spænding eller strøm overskydning. Under belastningstilstand kan N35500 -serien ikke kun give ekstern strøm, men også absorbere strøm og returnere elektrisk energi til gitteret rent, den regenerative effektivitet op til 93 ％. Det er vidt brugt i lithiumbatteri, UPS, BOBC og anden udstyrstest.
PV -celle -simulering (valgfrit)
Med egenskaberne ved nøjagtig måling, høj stabilitet, hurtig responshastighed, kan N35500 -serien DC strømforsyning med NS91000 nøjagtigt simulere IV, PV -kurven for solcellematrixen. Efter indstilling af VMP, PMP og andre parametre kan det generere rapporter i overensstemmelse med reglerne, der bruges til at teste den statiske og dynamiske maksimale effektsporingseffektivitet af PV -invertere, og også kan give support til systemsimulering og kerneudstyrstest af mikrogrids, distribuerede fotovoltaiske og andre effektsystemer.
Batterisimulering
N35500 -serie med NS81000 batterisimulatorsoftware til at imødekomme brugerens behov for forskellige typer batterisimulering og forbedre testeffektiviteten. NS81000 har 7 standardbatterimodelbiblioteker, brugere behøver kun at vælge den tilsvarende batteritype, konfigurere den grundlæggende kapacitet og beskyttelsesparametre, softwaren kan hurtigt generere den tilsvarende type batterikarakteristiske kurve; Og der er 2 typer brugerdefinerede batterikarakteristiske kurve, ingeniører kan være baseret på den faktiske måling af batterikurvedataene, importere dataene til softwaren og udføre simulering.
Bred rækkevidde, høj effekttæthed til at spare omkostninger og plads
N35500 -serie DC -strømforsyning vedtager systematisk varmeafledningsdesign, optimeret enhedsvalg, hovedkredsløbstopologi, systemvarmeafledning, for at opnå 42 kW effekt i 3U -chassis og vedtager bredt outputdesign, spænding op til 1500V, aktuel op til 65A. Med bred rækkevidde og høj effekttæthedsdesign tilfredsstiller N35500 -serien ingeniørernes testapplikationsscenarier for produkter med forskellige spændinger/nuværende niveauer og reducerer købsomkostningerne og pladsbelægningen i laboratorier eller automatiserede testsystemer i høj grad.
CC & CVPRIORITY -funktion
N35500-serien har funktionen af at indstille spændingskontrolprioritet eller strømkontrol-loop-prioritet, den kan vedtage den optimale arbejdstilstand til test i henhold til karakteristika for DUT, for bedre at beskytte DUT.
Som vist i figur 1, når det er nødvendigt at reducere spændingsoverskridelsen under test, såsom at drive et DC-DC-effektmodul, skal spændingsprioritetstilstand bruges til at opnå en hurtig og glat stigende spænding.
Som vist i figur 2, når det er nødvendigt at reducere den aktuelle overskydning under testning, eller den komponent, der skal måles, er lav impedans, såsom i batteriopladningsscenariet, skal den aktuelle prioritetstilstand bruges til at opnå en hurtig og glat stigende strøm.
Produktdimension
